Замена платы процессора (CPU board, CPUB)

Примечания

Выберите ваше оборудование:



(Video: Disassembly the CPU board)

  1. Снимите заднюю нижнюю крышку.
    1. Открутите один винт [1] и снимите крышку коннектора тумбы для подачи бумаги [2].
    3. Снимите три колпачка [1].
    4. Примечание: Эта деталь может не входить в комплект поставки в зависимости от изделия.
    6. Выкрутите три винта [1] и снимите занюю нижнюю крышку [2].

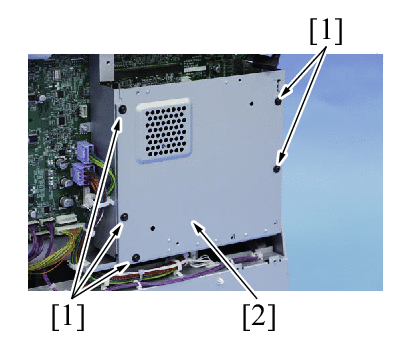

  2. Выкрутите три винта [1] и снимите металлическую платину [2].
  4. Выкрутите крепежный винт [1] и снимите плату памяти (SSD) [2].

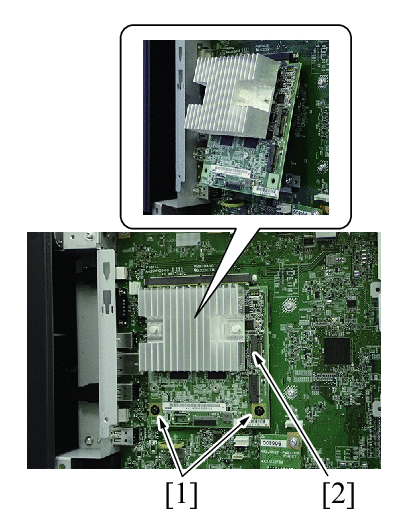

  6. Выкрутите два винта [1] и снимите плату процессора (CPU board) [2].
    • Примечание: При установке новой платы процессора (CPU Board), вставляйте ее под углом, после аккуратно прижмите и закрутите крепежные винты.
  8. Примечание: Платы процессора для bizhub 360i и bizhub C360i очень похожи внешне, но имеют существенные отличия по своей структуре и не взаимозаменяемы.
  9. Сборка поризводится в обратном порядке.

(Video: Disassembly of CPU board)

  1. Снимите вехнюю заднюю крышку
    1. Снимите крышку воздухоотвода [1].
    3. Снимите крышку фильтра [1].

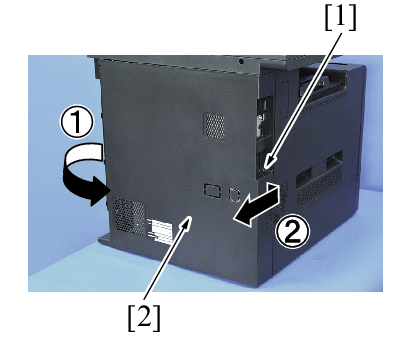

    5. Выкрутите девять винтов [1], и снимите верхнюю заднюю крышку [2].
    6. Примечание: При установке крышки обратите внимание, что винты помеченные красным отличаются от остальных.
  2. Выкрутите три винта [1] и снимите металлическую платину [2].
  3. NOTE
    • Примечание: При подключенном соединительном кабеле отсоедините разъем. [3].

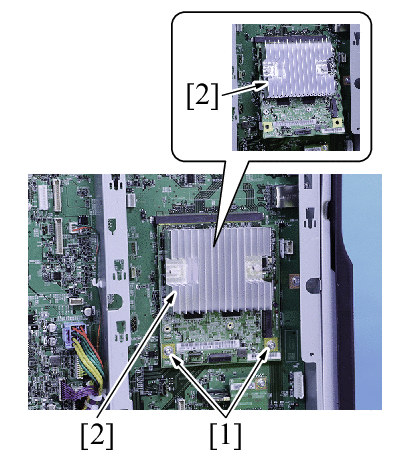

  5. Выкрутите два винта [1]и снимите плату процессора (CPU Board) [2].
  6. NOTE
    • Примечание: При установке новой платы процессора (CPU Board), вставляйте ее под углом, после аккуратно прижмите и закрутите крепежные винты.
  8. Если установлена плата памяти (SSD) снимите ее.
    • Выкрутите крепежный винт [1] и снимите плату памяти (SSD) [2].
    • Примечание: При установке новой платы памяти (SSD) [2] вставляйте ее под углом, после аккуратно прижмите и закрутите крепежный винт.
    • EM-907

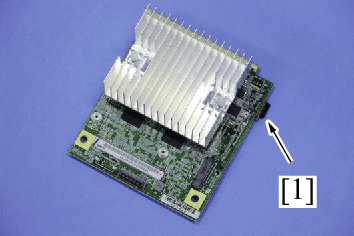

  9. Если установлена microSD карта, извлеките её.
    • Извлеките карту памяти microSD [1].
  10. Сборка производится в обратном порядке.
  1. Снимите заднюю крышку.

      2. (Video: Disassembly the Rear cover)

    1. Выкрутите винт [1].

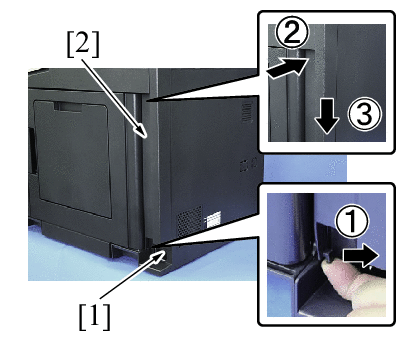

    2. После разблокировки фиксатора нажмите на защелку, чтобы снять крышку [2], одновременно сдвигая ее вниз.
    4. Выкрутите винт [1], и снимите заднюю крышку [2].

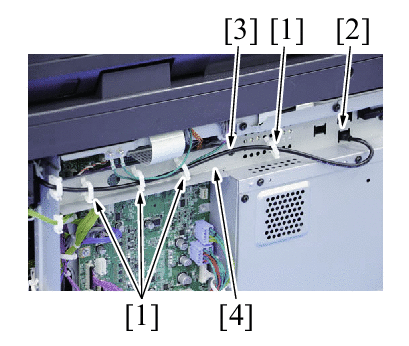

  2. Извлеките кабель и провод заземления из четырех держателей [1] и отсоедините разъем [2].

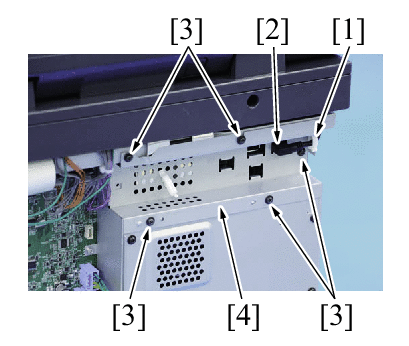

  3. Выкрутите винт [3] и снимите металическую пластину [4].
  5. Извлеките кабель держателя с края пластины [1] и отсоедините разъем [2].
  6. Выкрутите пять винтов [3] и снимите пластину [4].

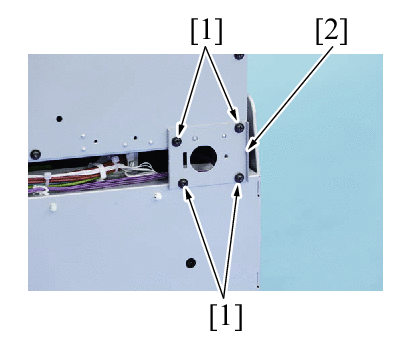

  8. Выкрутите четыре винта [1] и снимите планку [2].
  10. Выкрутите пять винтов [1] и снимите планку [2].

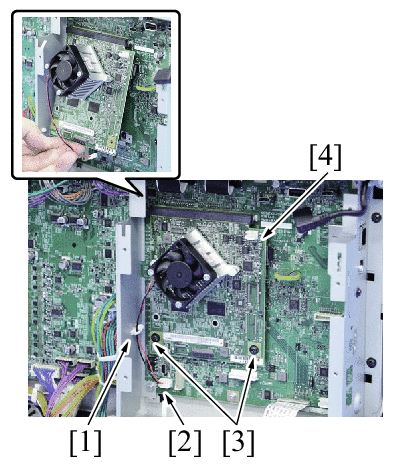

  12. Извлеките жгут проводов из держателя [1] и отсоедините разъем [2].
  13. Выкрутите два винта [3] и снимите плату процессора (CPU board) [4].
    • Примечание: При установке новой платы процессора (CPU Board), вставляйте ее под углом, после аккуратно прижмите и закрутите крепежные винты.

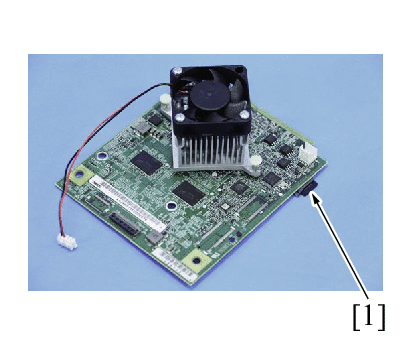

  15. При замене платы процессора (CPU Board) извлеките карту памяти microSD [1] и установите ее на новую плату.
  17. To reinstall, reverse the order of removal.

Порядок действий после замены платы.

Примечание



  1. Подключите USB накопитель с программным обеспечением (FIRMWARE) к USB порту на на основном устройстве.
  2. Нажмите и удерживая кнопку [СТОП] включите главный тумблер питания.
  3. На экране обновления програмного обеспечения, коснитесь [Machine Type Select].
  5. Введите значения [Machine] и [Type] в соответствии с таблицей: Machine type information. Затем коснитесь экранной кнопки [Fix].
  7. Коснитесь экранной кнопки [OK].
  8. Выключите основной тумблер питания и отключите USB накопитель.
  9. Включите основной тумблер питания.
  10. Дожитель появления на экране кода неисправности (C-D3C0).
  11. Коснитесь экранной кнопки [Recover Data]на экране кода неисправности.
  12. Когда появится сообщение с запросом подтверждения, коснитесь эранной кнопки [Yes].
  14. Когда появится экран с сообщением “Turn the main power switch OFF and ON”, выключите главный тумблер питания.
  15. Подождите 15-30 секунд и включите основной тумблер питания.
  16. Если с помощью утилиты резервного копирования были получены какие-либо данные, выполните их восстановление.
  17. Обновите программное обеспечение.
